Vďaka svojim vynikajúcim produktom a kvalitným službám je UNT Duct jedným z popredných výrobcov a dodávateľov hliníkových potrubných panelov v Číne. Vitajte na nákupe vysoko kvalitných a prispôsobených produktov z našej továrne. Ponúkneme vám tie najlepšie služby a rýchle dodanie.

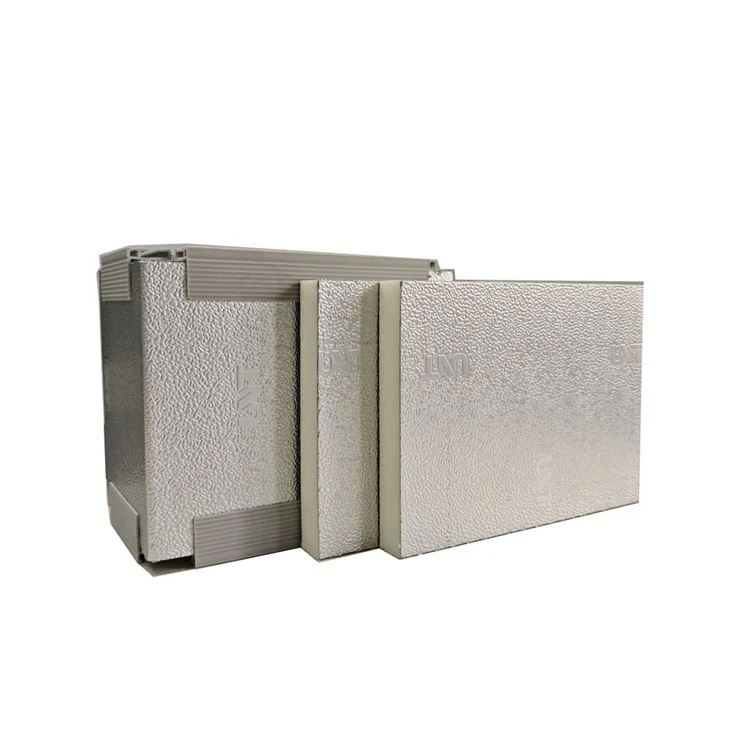

PU hliníkový potrubný panel

PU hliníkový kanálový panel je integrovaný sendvičový kompozitný materiál špeciálne vyrobený na výrobu vzduchového potrubia HVAC. V továrni spájané s PU izolačným jadrom a obojstrannými{1}} hliníkovými fóliami, spája štruktúru, tepelnú ochranu a vzduchové tesnenie do jednej hotovej dosky, čím nahrádza konvenčné GI potrubie plus konštrukciu poľnej izolácie.

Štruktúra

Jadro: Pevná PU pena s uzavretými -bunkami, hustota 45–55 kg/m³, tepelná vodivosť 0,020–0,024 W/(m·K), dostupná v hrúbkach 10~40 mm. Vysoká miera uzavretosti-buniek prináša vynikajúci vodotesný a tepelný výkon.

Povrch: 0,06 ~ 0,08 mm hliníková fólia na oboch stranách, pôsobiaca ako vzduchová bariéra, bariéra proti vlhkosti a ochranná vrstva proti korózii a prachu.

Štandardný rozmer panelu: bežný rozmer 3950 × 1200 mm pre jednoduché rezanie a výrobu potrubí.

Bežná veľkosť listu:3950*1200*20mm

Balenie:10 listov/balenie

Nakladacia kapacita:660 listov/40'HQ (balené s kartónmi)

710 listov/40'HQ (balené s plastovými vreckami)

Kľúčové výhody PU hliníkového potrubného panelu v porovnaní s tradičnými potrubiami

PU panely si získali popularitu, pretože riešia niekoľko problémov spojených s tradičnými potrubiami z pozinkovaného železa (GI):

Integrovaná izolácia:Tradičné potrubia vyžadujú, aby bol kovový plech najprv nainštalovaný a potom zabalený do izolácie zo sklenených vlákien. PU potrubné panely spájajú vzduchový kanál a izoláciu do jednej dosky s hrúbkou 20 mm. Tým sa eliminuje samostatný proces oneskorenia, čo šetrí prácu a čas.

Energetická účinnosť:PU pena má veľmi nízku tepelnú vodivosť (približne . 0.020W/mk). To udržuje stabilnú teplotu vzduchu vo vnútri potrubia a zabraňuje kondenzácii (poteniu) na vonkajšom povrchu.

Ľahká:PU panely sú výrazne ľahšie ako kovové potrubia (s hmotnosťou ~1,3 kg/m² v porovnaní s ~8,3 kg/m² pre pozinkovaný-kov), čím sa znižuje zaťaženie stavebných konštrukcií.

Vzduchotesnosť:Keď sú tieto potrubia spojené so špeciálnymi prírubovými systémami, ponúkajú vynikajúcu vzduchotesnosť v porovnaní s tradičnými špirálovými alebo obdĺžnikovými kovovými potrubiami, čím sa znižuje únik vzduchu a plytvanie energiou.

Čistota:Vnútorný povrch je z hladkého hliníka, ktorý odoláva rastu mikróbov, neuvoľňuje častice vlákien (na rozdiel od vnútorných sklolaminátových vložiek) a ľahko sa čistí, vďaka čomu je ideálny pre nemocnice a čisté priestory.

Bez CFC/HCFC: PU potrubné panely poskytujú nulové poškodzovanie ozónovej vrstvy, žiadne chemické uvoľňovanie-plynovanie ani zápach a sú v súlade s globálnymi environmentálnymi normami (LEED/Montrealský protokol), pričom zabraňujú vnútornej korózii kyselinou, ktorá môže časom znehodnotiť hliníkový obklad.

Technické špecifikácie (typické hodnoty) PU hliníkového potrubného panelu

Štandardný panel s hrúbkou 20 mm zvyčajne vykazuje nasledujúce vlastnosti:

Nehnuteľnosť	Typická hodnota
Štandardná veľkosť	3950 x 1200 mm (tiež dĺžka 4000/2950/2900)
Hrúbka	20 mm (dostupné aj 10 mm, 25 mm, 30 mm, 40 mm)
Tepelná vodivosť	0.020 W/(m·K)
Hustota	45 - 48 kg/m³
Pracovná teplota	-50 stupňov až +80 stupňov

Ako vyrobiť vzduchové potrubie sPU hliníkový potrubný panel

Ľahká konštrukcia PU panelov umožňuje relatívne jednoduchý, nástroj{0}}efektívny výrobný proces. To je kľúčový dôvod pre výrazné úspory času a práce pri inštalácii v porovnaní s tradičnými kovovými potrubiami.

Tu je typický postup-za{1}}krokom:

Značenie a rezanie: Panel je meraný a rezaný podľa konštrukcie potrubia. Použitie ostrého noža alebo špeciálneho rezača peny zaisťuje čisté, rovné hrany pre dokonalé prispôsobenie.

Drážkovanie a skladanie: Špecializovaný nástroj „V-drážka“ sa používa na vyrezanie kanála v tvare V- do zadnej časti panelu, čo umožňuje jeho čisté zloženie bez popraskania hliníkového povrchu .

Nanášanie lepidla: Na zložené chlopne sa nanesie lepidlo s vysokou pevnosťou{0}}, aby sa potrubie spojilo do konečného obdĺžnikového tvaru.

Utesnenie: Švy sú utesnené zvnútra špeciálnym tmelom a zvonku silnou hliníkovou páskou. Tento krok je rozhodujúci pre zabránenie úniku vzduchu a zabezpečenie účinnosti systému.

Spojenie sekcií: Sekcie potrubia sú spojené pomocou špeciálnych hliníkových alebo PVC prírubových profilov a spojok v tvare H-. Rohy sú vystužené oceľovými konzolami alebo krycími uholníkmi a na zaistenie vzduchotesnosti spojenia sa aplikuje tmel.
